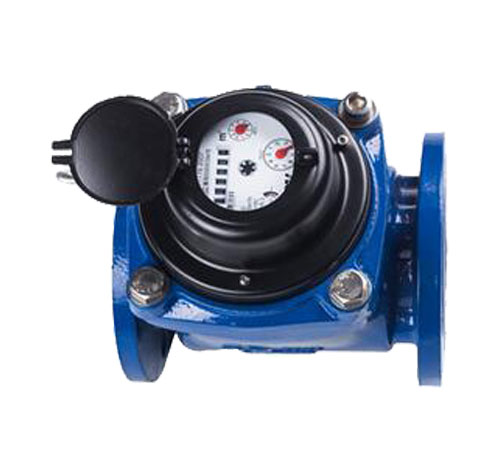

大口径远传水表
时间: 2017-05-11 11:16
浏览次数：
一、产品简介： 大口径水表监控能够及时准确的抄表，实时发现计量器具自身故障和各种人为造成的故障，并对水费的回收提供有效的依据。能够有效提高水司的营业管理水平和效益。
一、产品简介：
大口径水表监控能够及时准确的抄表，实时发现计量器具自身故障和各种人为造成的故障，并对水费的回收提供有效的依据。能够有效提高水司的营业管理水平和效益。
大口径水表监控能够及时准确的抄表，实时发现计量器具自身故障和各种人为造成的故障，并对水费的回收提供有效的依据。能够有效提高水司的营业管理水平和效益。
二、前言
水费是给水企业重要的收入来源，维系着供水企业的正常运营和扩大再生产。供水企业所使用的各类计量水表是水费回收的依据， 在供水系统中起着极其重要的地位，其中大口径水表的管理，更是举足轻重。为了了解大口径水表远程实时监控系统的安全性、可靠性、准确性、稳定性及系统是否可在供水企业推广应用的可行性，本水司于2009年5月开始试点。并于2009年12月进行了试点总结。该系统不仅能减少抄表管理成本，提高抄表率，而且能及时掌握用户的用水规律、用水异常及水表的工况，是加强大口径水表管理，提高表务管理水平的一种有效办法。
三、大口径水表管理现状
目前，在本水司大口径水表的使用中，根据用户用水情况的不同，主要使用三种形式的计量水表，分别是水平螺翼式、垂直螺翼式和超声波水表。据统计本水司现有水表中口径50MM以上的水表的数量占总数的1.02％。而通过水表计量的售水量中，口径50MM以上水表的售水量占总售水量的67.54％。由此可见，这些大用户水表虽然总体数量不多，但用水量普遍较大，计量器具如发生损坏、停走、碎表、漏水等故障，若供水企业不能及时发现并排除故障，则会影响与大用户的贸易结算，若发生漏损，则会带来水资源的浪费。因此，对大口径水表的管理一直是个重点和难点问题。随着科技的不断发展，对大口径水表和流量计实行远程实时监控，即时了解用户用水规律，分析用水情况成为可能。
四、大口径水表监控系统概况

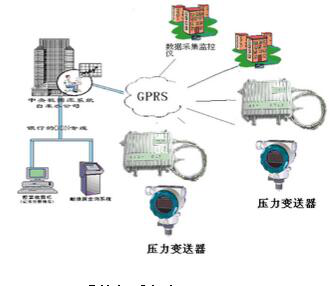

图1 系统组成框架图

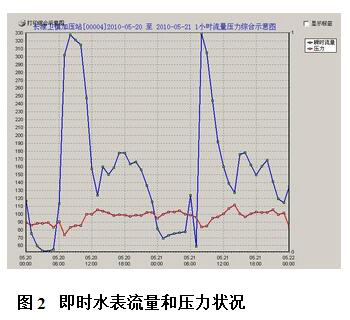

图2 即时水表流量和压力状况
1、系统组成 （框架图 图1）
1）管网监控点：各监控点通过数据采集终端采集如压力、流量等数据，通过内置嵌入式处理器对数据进行处理、协议封装后发送到GPRS网络。
2）监控中心：服务器申请配置固定IP地址，采用电信公司提供的光纤专线，与GPRS网络相连。监控中心服务器接受到GPRS网络传来的数据后先进行AAA认证，后传送到监控中心计算机主机，通过系统软件对数据进行还原显示，并进行数据处理。
2、监控系统的工作原理：
现场监控点采集的数据经接口功能模块对数据进行解码处理，转换成在公网数据传送的格式，通过中国移动的GPRS无线数据网络进行传输，最终传送到监控中心IP地址。各信息采集点采集实时数据（10分钟采集一次），支持24小时实时在线，可以实现信息采集点24小时传送采集的信息数据（由于我单位安装的全部是无市电的，所以上传数据时间是每天早晨5点到下午17点之间单数点，每天7次）。
3、监控系统的技术特点
1）安装方便。由于采用了低功耗方案设计，延长了电池的使用寿命。解决了管网监测终端选点难、供电难、改造难等问题；产品全密封防水装置，无需选择安装地点和环境；系统安全可靠，具备加密传输数据，具有报警装置。
2）预防用户恶意偷水、监控水表漏停走等故障。系统对每个现场端实时监控，一旦出现用户偷水（用水量、压力异常）、水表漏水、水表停走等现象，系统马上报警提示。
3）大表工作状态的监控。如对大表的瞬时流量、累计流量、压力等参数监控并记录存储。
4）有效防止“人情水”、“关系水”的发生。系统能对大表整个供水过程中每隔10秒用水情况进行记录，每2小时发送一次记录情况，避免了人为抄表中漏抄、少抄、估抄等情况的发生。
5）可对供水管网压力、水浊度等参数作监控。
6）系统自动报警功能和生成参考处理方案。系统能根据户设置的仪表上下限工作参数，发现仪表有超出范围而自动报警功能，并可以通知相关管理员处理，并给管理人员提供参考处理方案。
水费是给水企业重要的收入来源，维系着供水企业的正常运营和扩大再生产。供水企业所使用的各类计量水表是水费回收的依据， 在供水系统中起着极其重要的地位，其中大口径水表的管理，更是举足轻重。为了了解大口径水表远程实时监控系统的安全性、可靠性、准确性、稳定性及系统是否可在供水企业推广应用的可行性，本水司于2009年5月开始试点。并于2009年12月进行了试点总结。该系统不仅能减少抄表管理成本，提高抄表率，而且能及时掌握用户的用水规律、用水异常及水表的工况，是加强大口径水表管理，提高表务管理水平的一种有效办法。
三、大口径水表管理现状
目前，在本水司大口径水表的使用中，根据用户用水情况的不同，主要使用三种形式的计量水表，分别是水平螺翼式、垂直螺翼式和超声波水表。据统计本水司现有水表中口径50MM以上的水表的数量占总数的1.02％。而通过水表计量的售水量中，口径50MM以上水表的售水量占总售水量的67.54％。由此可见，这些大用户水表虽然总体数量不多，但用水量普遍较大，计量器具如发生损坏、停走、碎表、漏水等故障，若供水企业不能及时发现并排除故障，则会影响与大用户的贸易结算，若发生漏损，则会带来水资源的浪费。因此，对大口径水表的管理一直是个重点和难点问题。随着科技的不断发展，对大口径水表和流量计实行远程实时监控，即时了解用户用水规律，分析用水情况成为可能。
四、大口径水表监控系统概况
图1 系统组成框架图
图2 即时水表流量和压力状况
1、系统组成 （框架图 图1）
1）管网监控点：各监控点通过数据采集终端采集如压力、流量等数据，通过内置嵌入式处理器对数据进行处理、协议封装后发送到GPRS网络。
2）监控中心：服务器申请配置固定IP地址，采用电信公司提供的光纤专线，与GPRS网络相连。监控中心服务器接受到GPRS网络传来的数据后先进行AAA认证，后传送到监控中心计算机主机，通过系统软件对数据进行还原显示，并进行数据处理。
2、监控系统的工作原理：
现场监控点采集的数据经接口功能模块对数据进行解码处理，转换成在公网数据传送的格式，通过中国移动的GPRS无线数据网络进行传输，最终传送到监控中心IP地址。各信息采集点采集实时数据（10分钟采集一次），支持24小时实时在线，可以实现信息采集点24小时传送采集的信息数据（由于我单位安装的全部是无市电的，所以上传数据时间是每天早晨5点到下午17点之间单数点，每天7次）。
3、监控系统的技术特点
1）安装方便。由于采用了低功耗方案设计，延长了电池的使用寿命。解决了管网监测终端选点难、供电难、改造难等问题；产品全密封防水装置，无需选择安装地点和环境；系统安全可靠，具备加密传输数据，具有报警装置。
2）预防用户恶意偷水、监控水表漏停走等故障。系统对每个现场端实时监控，一旦出现用户偷水（用水量、压力异常）、水表漏水、水表停走等现象，系统马上报警提示。
3）大表工作状态的监控。如对大表的瞬时流量、累计流量、压力等参数监控并记录存储。
4）有效防止“人情水”、“关系水”的发生。系统能对大表整个供水过程中每隔10秒用水情况进行记录，每2小时发送一次记录情况，避免了人为抄表中漏抄、少抄、估抄等情况的发生。
5）可对供水管网压力、水浊度等参数作监控。
6）系统自动报警功能和生成参考处理方案。系统能根据户设置的仪表上下限工作参数，发现仪表有超出范围而自动报警功能，并可以通知相关管理员处理，并给管理人员提供参考处理方案。
