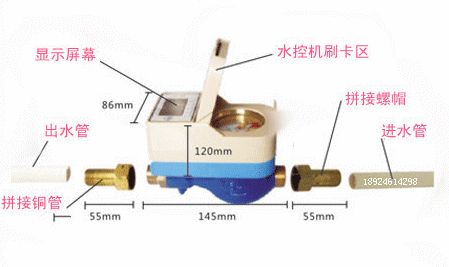

智能水表各部件介绍
时间: 2017-08-16 10:59 浏览次数:
水表的内部结构从外向里可分为壳体、套筒、内芯三大件。壳体是生铁铸成的,水从进水 口出来之后通过壳体的下部环形空间,这里叫做下环室。在这个环形空间的上面 有上环室和出水
水表的内部结构从外向里可分为壳体、套筒、内芯三大件。壳体是生铁铸成的,水从进水 口出来之后通过壳体的下部环形空间,这里叫做“下环室”。在这个环形空间的上面 有“上环室”和出水口相通。套筒的底部有个带有小孔的过滤网,滤出水中的杂物。套筒 侧面有上下两排圆孔,孔的位置恰好与壳体的上下环室对着,显然,下排是进水孔,上排 是出水孔。 再来看看内芯,内芯又分为上、中、下三层,我们从玻璃窗看到的是上层,只有指针 和刻度盘。其实最关键的是下层,这里面有个塑料轮,轮边上有许多塑料叶片,叶轮所处 的位置正好在套管下层孔所形成的旋转流里,水流冲击轮周的叶片,产生转矩,使叶轮旋 转起来。龙头开得越大,水流越急,叶轮就转得越快。 叶轮的轴垂直向上到达中层,轴上面有个小齿轮,用它和“十进制数齿轮”啮合,达 到累计转数的目的。“十进制数齿轮”的作用是每当个位数齿轮转十圈,十位数齿轮就转 一圈。换句话说,个位数齿轮转一圈,十位数齿轮就转十分之一圈。个位数齿轮是主动 者,靠它来带动十位数齿轮。实际上每一级十进位用两对齿轮完成,以使转动方向一致, 其中一对传动比是9 :30,另一对是10:30,这两对串联在一起,总的传动比就是这两个 的乘积,即0.099999,完全可以近似为0.1。
